項目背景：

該項目應用于轉向架的構架裝配自動線，該自動線由二條裝配線組成，主要由6個構架組裝工位、2個下料工位、2個上料工位共計7套移動單元組成，用于各種轉向架的構架組成裝配。客戶需求一種AGV，車上布置1套構架組裝升降翻轉裝置，每套構架組裝升降裝置上對稱布置2套構架的夾具，該夾具能夠輕松調整保證各種構架組成的支承要求，構架放置于夾具支撐面后，手動進行夾緊構架，接觸處設置軟質材料防止損傷構架表面，保證不能影響構架組成零部件正常裝配作業要求。

解決方案：

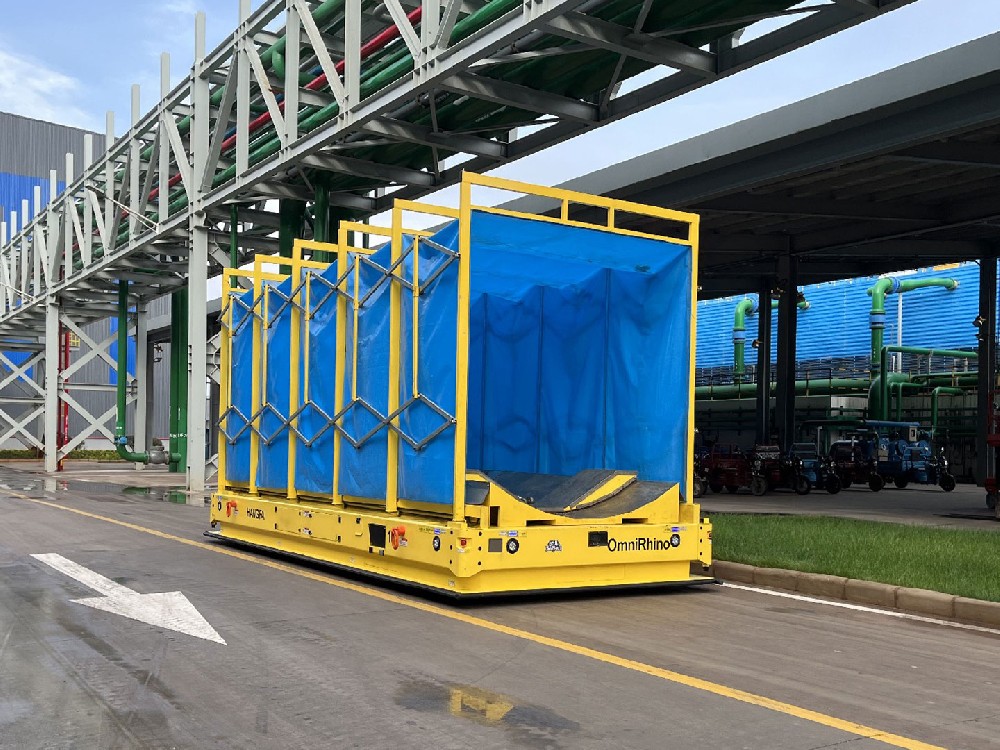

航發提供了7臺OmniRhino車型的重載全向車，承載能力13t，采用四萬向輪支撐+雙差動舵輪驅動單元輪系。AGV采用高位的激光導航（反光板+輪廓），激光導航雷達安裝于升降裝置立柱的頂部，導航定位精度±5mm，導航算法模塊具有自學習功能，對環境適應性強。車對角方設有非接觸式防碰傳感器及接觸式安全裝置，配聲光報警裝置。AGV具備調度系統功能，標準接口響應MES系統，可下達的點到點的搬運任務。
