領航系列平臺 Navigator Series

系列簡介

Navigator系列機器人平臺，是高性能與高可靠性產品的代表。采用工業級產品的設計理念，旨在為用戶提供一個完整的、高性能、高可靠性、接口豐富、簡單易用、嚴格防護等級、能夠長期不間斷工作的機器人系統。

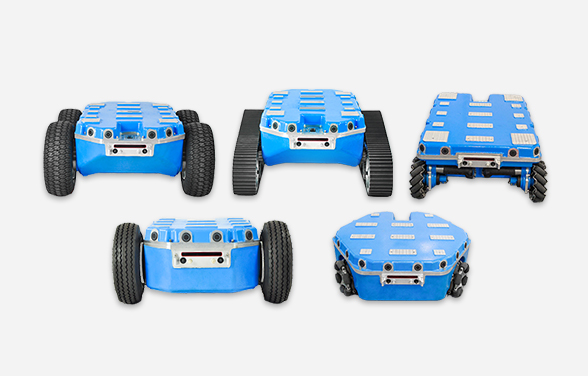

產品系列圖片

參數對比

  • 產品
  • 機身形式
  • 外形尺寸
  • 驅動輪
  • 驅動輪直徑
  • 驅動方式
  • 懸掛形式
  • 車身最小離地間隙
  • 整機重量
  • 額定負載能力
  • 電機類型
  • 電機額定功率
  • 電機編碼器
  • 電機數量
  • 電機驅動
  • 最大移動速度
  • 最大自轉速度
  • 最小轉彎半徑
  • 適應的地形
  • 典型續航時間
  • 待機時間
  • 車載電源輸出
  • 電源保險管預設規格
  • 電池
  • 電池快速更換
  • 充電器
  • DEMO開發板
  • 附件
  • 產品參數對比圖

    Navigator Q1 三輪全向平臺

    • 鋁合金一體成型
    • 560×600×241
    • QLM-15全向輪
    • 152.4mm
    • 三輪獨立驅動
    • 液壓阻尼避震器懸掛
    • 73mm
    • 33kg
    • 50kg
    • 空心杯直流伺服電機
    • 90W
    • 500線/轉，A、B相輸出
    • 3
    • 伺服驅動器，CAN總線、RS232通信接口
    • 1.2m/s
    • 240°/s
    • 0m
    • 室內、室外坑陷較少的水泥及瀝青路面
    • 約10h（負載10kg，運行速度1m/s,運行率70%）
    • >30h
    • 5V@5A / 12V@5A / 電池電壓(22.4~29.2V)@>10A
    • 5×20/20A
    • 24V/18.2Ah鋰離子電池
    • 支持
  • 產品參數對比圖

    Navigator Q2 四輪全向平臺

    • 鋁合金一體成型
    • 672×481×241
    • QMA-15全向輪
    • 152.4mm
    • 四輪獨立驅動
    • 液壓阻尼避震器懸掛
    • 73mm
    • 32kg
    • 50kg
    • 空心杯直流伺服電機
    • 90W
    • 500線/轉，A、B相輸出
    • 4
    • 伺服驅動器，CAN總線、RS232通信接口
    • 1.2m/s
    • 145°/s
    • 0m
    • 室內、室外坑陷較少的水泥及瀝青路面
    • 約10h（負載10kg，運行速度1m/s,運行率70%）
    • >30h
    • 5V@5A / 12V@5A / 電池電壓(22.4~29.2V)@>10A
    • 5×20/20A
    • 24V/18.2Ah鋰離子電池
    • 支持
  • 產品參數對比圖

    Navigator C1 兩輪差動平臺

    • 鋁合金一體成型
    • 494×490×219
    • 橡膠充氣輪
    • 228mm
    • 兩輪獨立驅動
    • 從動輪液壓阻尼避震器懸掛
    • 51mm
    • 25kg
    • 50kg
    • 空心杯直流伺服電機
    • 150W
    • 500線/轉，A、B相輸出
    • 2
    • 伺服驅動器，CAN總線、RS232通信接口
    • 1.2m/s
    • 430°/s
    • 0m
    • 室內、室外坑陷較少的水泥及瀝青路面
    • 約10h（負載10kg，運行速度1m/s,運行率70%）
    • >30h
    • 5V@5A / 12V@5A / 電池電壓(22.4~29.2V)@>10A
    • 5×20/20A
    • 24V/18.2Ah鋰離子電池
    • 支持
  • 產品參數對比圖

    Navigator C2 四輪差動平臺

    • 鋁合金一體成型
    • 698×598×279mm
    • 265橡膠充氣輪
    • 262mm
    • 四電機四輪驅動
    • 無懸掛
    • 73mm
    • 39kg
    • 80kg
    • 直流無刷伺服電機
    • 200W
    • 2500線/轉，A、B相輸出
    • 4
    • 伺服驅動器，CAN總線、RS232通信接口
    • 0.98m/s
    • 160°/s
    • 0m
    • 室內、室外普通路面及泥濘路面
    • 約12h（負載10kg，運行速度1m/s,運行率70%）
    • >30h
    • 5V@5A / 12V@5A / 24V@5A / 電池電壓(35.2~46.2V)@>10A
    • 5×20/20A
    • 48V/18.2Ah鋰離子電池
    • 支持
  • 產品參數對比圖

    Navigator L1 履帶式平臺

    • 鋁合金一體成型
    • 720×559×283mm
    • 履帶輪
    • 162mm
    • 雙電機左右履帶驅動
    • 無懸掛
    • 77mm
    • 45kg
    • 80kg
    • 空心杯直流伺服電機
    • 150W
    • 500線/轉，A、B相輸出
    • 2
    • 伺服驅動器，CAN總線、RS232通信接口
    • 0.8m/s
    • 95°/s
    • 0m
    • 室內、室外普通路面及泥濘路面
    • 約8h（負載10kg，運行速度0.6m/s,運行率70%）
    • >30h
    • 5V@5A / 12V@5A / 電池電壓(22.4~29.2V)@>10A
    • 5×20/20A
    • 24V/18.2Ah鋰離子電池
    • 支持
  • 輸入:AC220V~240V / 充電電流:5A / 接口:直插式
  • RHF407開發板（CAN×2，RS232×2，TTL×1，RS485×1，SPI×1，I2C×1，ADC×8，DAC×2，PWM×8，LED×2，按鍵×2， 獨立I/O×24，可復用I/O×29，TF卡接口×1，RTC后備電池座，可復用TFT LCD接口×1）
  • 電池充電器
產品 產品參數對比圖 Navigator Q1 三輪全向平臺 產品參數對比圖 Navigator Q2 四輪全向平臺 產品參數對比圖 Navigator C1 兩輪差動平臺 產品參數對比圖 Navigator C2 四輪差動平臺 產品參數對比圖 Navigator L1 履帶式平臺
機身形式 鋁合金一體成型 鋁合金一體成型 鋁合金一體成型 鋁合金一體成型 鋁合金一體成型
外形尺寸 560×600×241 672×481×241 494×490×219 698×598×279mm 720×559×283mm
驅動輪 QLM-15全向輪 QMA-15全向輪 橡膠充氣輪 265橡膠充氣輪 履帶輪
驅動輪直徑 152.4mm 152.4mm 228mm 262mm 162mm
驅動方式 三輪獨立驅動 四輪獨立驅動 兩輪獨立驅動 四電機四輪驅動 雙電機左右履帶驅動
懸掛形式 液壓阻尼避震器懸掛 液壓阻尼避震器懸掛 從動輪液壓阻尼避震器懸掛 無懸掛 無懸掛
車身最小離地間隙 73mm 73mm 51mm 73mm 77mm
整機重量 33kg 32kg 25kg 39kg 45kg
額定負載能力 50kg 50kg 50kg 80kg 80kg
電機類型 空心杯直流伺服電機 空心杯直流伺服電機 空心杯直流伺服電機 直流無刷伺服電機 空心杯直流伺服電機
電機額定功率 90W 90W 150W 200W 150W
電機編碼器 500線/轉，A、B相輸出 500線/轉，A、B相輸出 500線/轉，A、B相輸出 2500線/轉，A、B相輸出 500線/轉，A、B相輸出
電機數量 3 4 2 4 2
電機驅動 伺服驅動器，CAN總線、RS232通信接口 伺服驅動器，CAN總線、RS232通信接口 伺服驅動器，CAN總線、RS232通信接口 伺服驅動器，CAN總線、RS232通信接口 伺服驅動器，CAN總線、RS232通信接口
最大移動速度 1.2m/s 1.2m/s 1.2m/s 0.98m/s 0.8m/s
最大自轉速度 240°/s 145°/s 430°/s 160°/s 95°/s
最小轉彎半徑 0m 0m 0m 0m 0m
適應的地形 室內、室外坑陷較少的水泥及瀝青路面 室內、室外坑陷較少的水泥及瀝青路面 室內、室外坑陷較少的水泥及瀝青路面 室內、室外普通路面及泥濘路面 室內、室外普通路面及泥濘路面
典型續航時間 約10h（負載10kg，運行速度1m/s,運行率70%） 約10h（負載10kg，運行速度1m/s,運行率70%） 約10h（負載10kg，運行速度1m/s,運行率70%） 約12h（負載10kg，運行速度1m/s,運行率70%） 約8h（負載10kg，運行速度0.6m/s,運行率70%）
待機時間 >30h >30h >30h >30h >30h
車載電源輸出 5V@5A / 12V@5A / 電池電壓(22.4~29.2V)@>10A 5V@5A / 12V@5A / 電池電壓(22.4~29.2V)@>10A 5V@5A / 12V@5A / 電池電壓(22.4~29.2V)@>10A 5V@5A / 12V@5A / 24V@5A / 電池電壓(35.2~46.2V)@>10A 5V@5A / 12V@5A / 電池電壓(22.4~29.2V)@>10A
電源保險管預設規格 5×20/20A 5×20/20A 5×20/20A 5×20/20A 5×20/20A
電池 24V/18.2Ah鋰離子電池 24V/18.2Ah鋰離子電池 24V/18.2Ah鋰離子電池 48V/18.2Ah鋰離子電池 24V/18.2Ah鋰離子電池
電池快速更換 支持 支持 支持 支持 支持
充電器 輸入:AC220V~240V / 充電電流:5A / 接口:直插式
DEMO開發板 RHF407開發板（CAN×2，RS232×2，TTL×1，RS485×1，SPI×1，I2C×1，ADC×8，DAC×2，PWM×8，LED×2，按鍵×2， 獨立I/O×24，可復用I/O×29，TF卡接口×1，RTC后備電池座，可復用TFT LCD接口×1）
附件 電池充電器
